一、 名称：全自动高速硅片装片机  硅片送料机导片机传片机        型号：QT-5500-ZRDPJ

二、 数量：一台

三、 工艺

1．目的：堆叠式制绒导片机为将上料架里面的硅片一片一片的取出来通过弹行带输送传送到篮具上，以供下一道工序使用

2．适用尺寸：156.75×156 .75(±0.5mm)厚度为160～280μm的方形硅片。

3．操作方式：自动

4.适应片盒100片

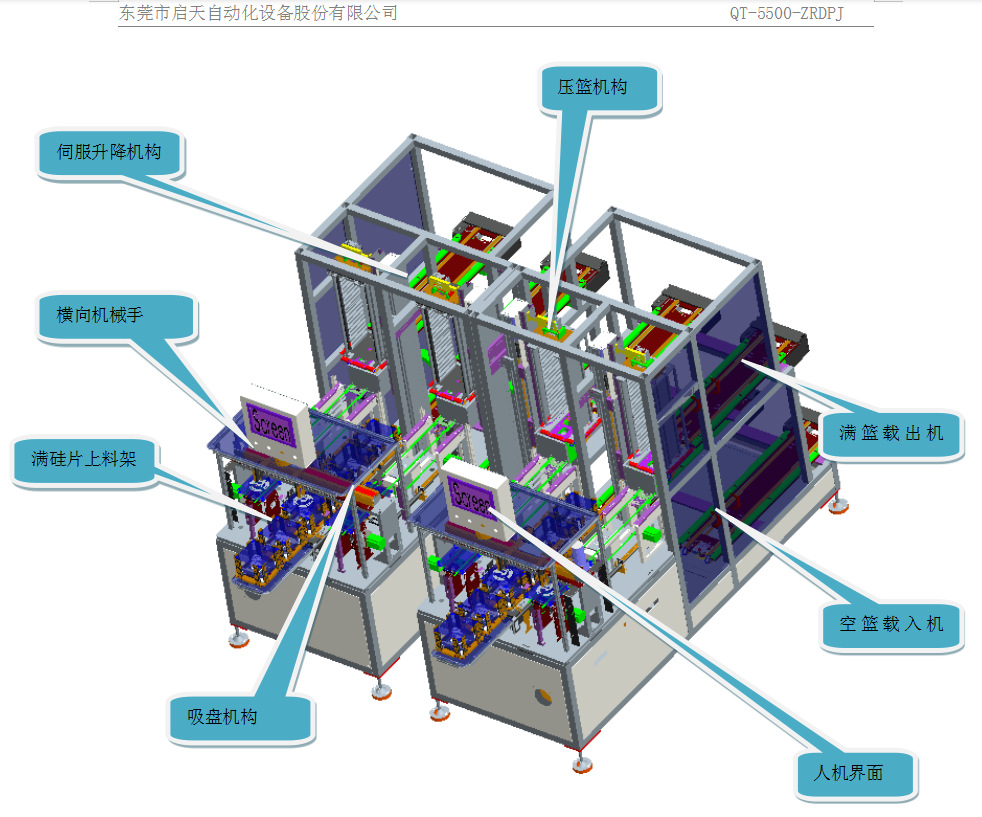

全自动高速硅片装片机  硅片送料机导片机传片机如上图所示，把放满硅片的上料架摆放到设备的固定位置上，双吸盘通过横向机械手移动到上料架的正上方，吸盘开始工作吸取硅片。通过机械手放到输送弹性带上，输送到准备好的空篮上。再经过伺服升降机构逐层上升。装满后，经过满篮载出机构送出，如此循环。设备环境要求

1.电源：220V 50-60HZ兼容240V

2.洁净压缩空气：5~7 kg/cm²

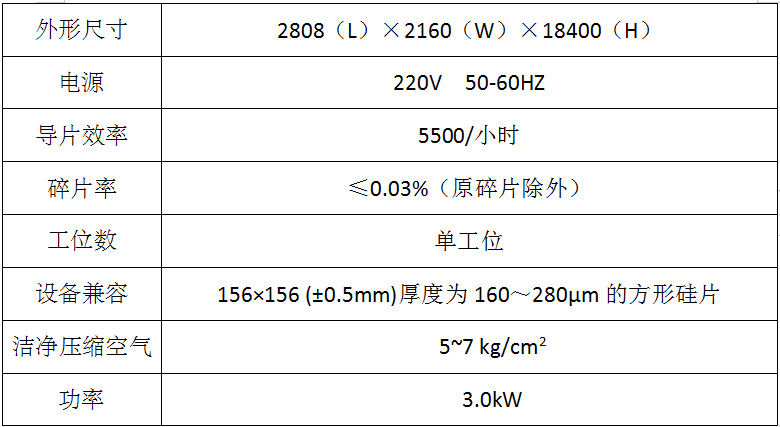

五、主要参数

1.导片速度：大于5500片每小时

2.碎片率：小于等于0.03%

3.设备适用156.75×156.75 (±0.5mm)（6英寸）硅片

4.每个上料架每次最多可投入300片硅片，可一次性投入4个上料架（左

右各两个），上料架上完料人工换料。

5.空满花篮自动切换

6.外形尺寸：2808mm*2160mm*18400mm(长*宽*高)

7.因机台重量较轻，角柱增加防滑功用。
