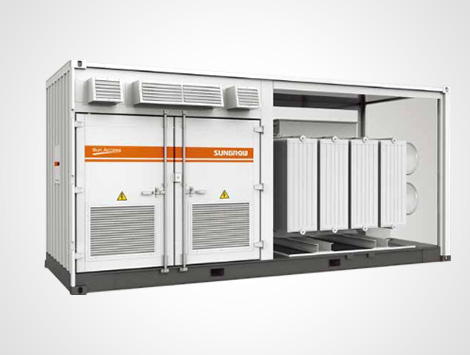

SG 3000HV-MV 1500V箱式中压逆变器
‘逆’‘变’一体
- 集成高效升压变、中压配电及监控，快速部署，早发电早收益
- 集装箱设计，方便运输及安装，防护完善
- 逆变器和变压器统一维护，用户更省心
- 降低系统总投资成本，0.2元/W
高效发电
- 1500V 三电平技术，逆变效率超99%
- 优化内部逆变及变压单元集成，系统损耗更低
- 单元方阵3MW， 大幅度降低系统成本
- 内嵌SVG功能单元，节省投资，减少损耗
- 采用深度定制高效变压器，提供系统效率1%
智慧监控
- 集成智能单元，方阵内全方位监控，在线分析诊断，快速故障定位
- 统一通讯接口，方便联合调试
- 外置智能人机接口，运维更便捷
输入（直流）
- 最大直流功率（cos φ =1 时）：3056kW
- 最大输入电压：1500V
- 启动电压：940V
- 最低工作电压：900V
- 最大输入电流：2*1754A
- MPPT电压范围：900V~1300V
输出（交流）
- 额定输出功率：3000KW
- 最大交流输出功率：3000KVA
- 最大输出电流：49.5A
- 最大总谐波失真：< 3%（额定功率时）
- 额定电网电压：35KV
- 额定电网频率：50Hz/60Hz
- 允许电网频率范围：45~55Hz/55~65Hz（可设置）
- 额定功率下的功率因数：>0.99
- 直流电流分量：< 0.5%额定输出电流
- 功率因数可调范围：0.8（超前）~0.8（滞后）
效率
- 最大效率：98.00%
- 欧洲效率：97.50%
保护
- 直流过压保护：具备
- 直流反接保护：具备
- 直流短路保护：具备
- 绝缘检测：具备
- 交流过压保护：具备
- 电网监测：具备
- 接地故障监测：具备
- 过热保护：具备
- PID防止与修复：选配
- SVG功能：选配
- 夜间休眠功能：具备
- 交流侧直接并联：具备
- 软件开机功能：具备
- 逆变器内外供电自动切换：选配
常规数据
- 尺寸（宽*高*深）：6058*2896*2438mm
- 重量：15700kg
- 运行温度范围：-35~+60℃
- 冷却方式：温控强制风冷
- 防护等级：IP54
- 相对湿度：0~95%，无冷凝
- 最高海拔：4500m（超过3000m需降额）
- 通信接口/协议：
标准：RS485/Modbus、以太网
可选：CDT、DNP3.0、101、103、104
